حل السؤال الثالث

بسم الله الرحمن الرحيم

الحمد لله رب العالمين والصلاة والسلام على رسل الله أجمعين وبعد :-
اللهم صل على سيدنا محمد ..
~•~
حل سؤال الواجب الثالث  من الهيدروليكا ...

What diameter of cast iron pipe would be required to ensure that a discharge of 0.20 m3/s would not cause a head loss in excess of 0.01 m /100m of pipe length? Assume, water temperature of 20o C .

المعطيات:
( Ks = .2 )
َQ= .2
hf=.01
L=100m
 نيو = 1.01*10^-6

المطلوب :
حساب قطر الأنبوب

الحل : نبدأ على بركة الله

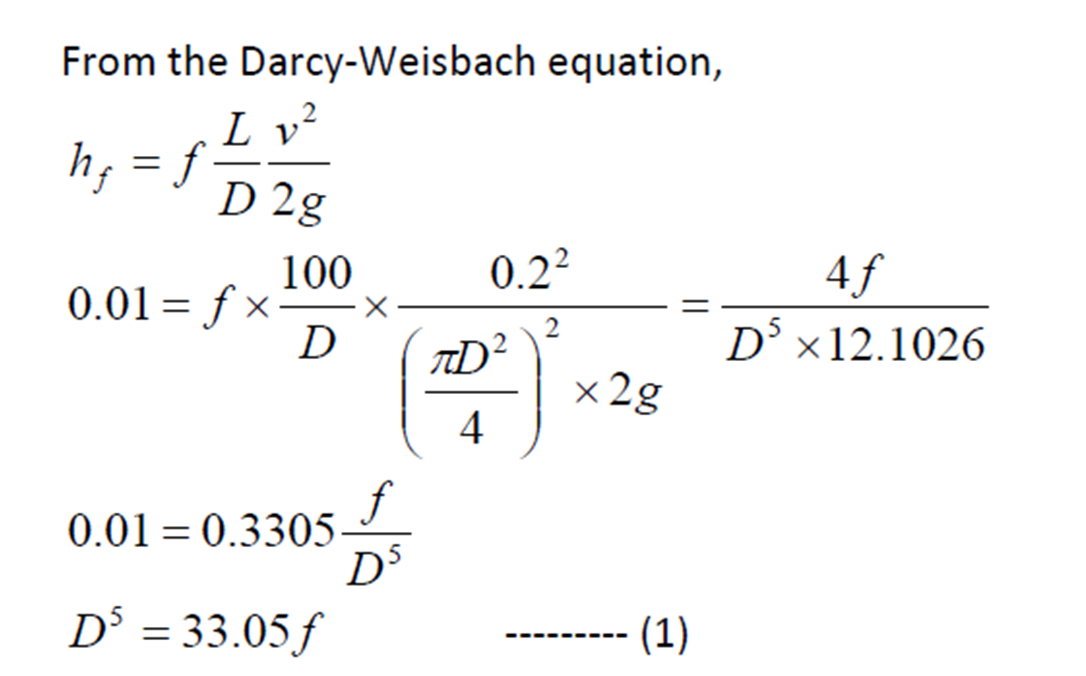

من معادلة دارسي..






                         Ks/D = .2/D (mm) ---------------- (3)


الان نفرض قيمة ƒ = 0.02 (قيمة تجريبية )

From (1).................... D= 0.92m
(5)^From (2) ---------- Re= 2.74*10

From (3)---------------Ks/D= 0.00027

الان من مخطط مودي نحسب f مرة أخرى بالقيم الجديدة .
From Moody diagram, new ƒ = 0.017 (closest one can read)
Therefore D = 0.89 m


ملاحظة /

  • نظرا لأن حل الأسئلة الكترونيا  يأخذ وقتا طويلا... سأكمل الحل (بما أستطيع ، واعذروني لما لاأستطيع ) بعد الحادية عشر ليلا ..

وأسأل الله أن أكون قد ساعدتكم قليلا.... محبكم محمد شحادة
~لا تنسونا من صالح دعواتكم~

 ( ألا بذكر الله تطمئن القلوب )
